5 Software Untuk Mendesain PCB (Printed Circuit Board) Gratis Terbaik

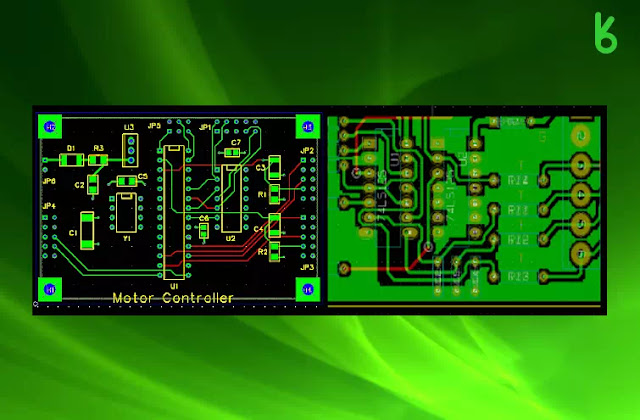

Software Untuk Mendesain PCB Gratis Terbaik

Berikut adalah daftar 5 software desain open source PCB (printed circuit board) gratis terbaik untuk Windows. Menggunakan software desain PCB, Anda dapat dengan mudah mendesain printed circuit board (PCB) yang terdiri dari trek dan nama komponen. Semua software ini adalah software open source, sehingga Anda juga dapat mengunduh dan membuat modifikasi pada kode sumber dari salah satu software ini.

Dalam software ini, Anda mendapatkan berbagai alat untuk mendesain PCB seperti PTH, Konektor, Busur, Poligon, dll., plus, Anda juga dapat menemukan banyak komponen elektronik (Analogic, Contributed Parts, DescreteSemi, dll.) yang dapat Anda tambahkan ke PCB Anda Desain. Untuk membedakan trek PCB dari satu sama lain, Anda dapat menetapkan warna berbeda untuk setiap trek di beberapa software ini. Plus, cukup mudah untuk menetapkan nama untuk setiap trek dan komponen menggunakan alat Teks, yang dapat Anda temukan di sebagian besar software ini.

Setelah menyelesaikan tata letak desain PCB, software ini memungkinkan Anda menyimpan desain dalam Gambar (PNG, JPEG, BMP, dll.) Dan format dokumen PDF. Beberapa software ini juga memungkinkan Anda mengekspor komponen dan informasi konektivitas komponen dalam bentuk Netlist. Dalam beberapa software ini, Anda juga dapat mengimpor netlist untuk mengumpulkan semua informasi tentang desain PCB.


software ini juga menawarkan beberapa alat tambahan seperti Measure (untuk mengukur jarak antara dua titik), Autoroute (untuk secara otomatis membuat jalur PCB sesuai dengan komponen yang dipilih), penampil 3D (untuk melihat desain PCB dalam tampilan 3D), dll. Menggunakan alat yang tersedia dan fitur, Anda dapat dengan mudah membuat desain PCB. Berikut daftar 5 Software Untuk Mendesain PCB (Printed Circuit Board) Gratis Terbaik:

1. FidoCadJ

Software Untuk Mendesain PCB Gratis Terbaik-1

FidoCadJ adalah satu lagi software desain open source PCB untuk Windows, macOS, Linux, dan Android. Melalui software ini, Anda dapat dengan cepat membuat tata letak desain PCB karena ia menawarkan semua komponen PCB penting dan jalur penghubung pada antarmuka. Semua komponen (Jejak PCB, Simbol PCB, Simbol Listrik, dll.) ada di panel sisi kanan dan semua alat koneksi (Lini PCB, Poligon, Bezier, Teks, dll.) dda pada bilah alat software ini . Menggunakan alat yang tersedia, Anda dapat dengan mudah membuat desain PCB seperti yang Anda inginkan.

Cara mendesain PCB menggunakan FidoCadJ:

  • Buka antarmuka software ini dan pilih satu komponen dari panel sisi kanan dan letakkan di atas area pengeditan PCB. Demikian pula, Anda dapat menambahkan lebih banyak komponen PCB ke desain PCB Anda.
  • Setelah itu, gunakan jalur koneksi dari bilah alat atas dan mulai menghubungkan komponen. Untuk membedakan koneksi sisi tembaga dari koneksi sisi komponen, Anda dapat memilih opsi sisi tembaga atau sisi komponen yang memberikan warna pada koneksi yang dipilih.
  • Setelah desain PCB selesai, gunakan opsi Cetak untuk menyimpan desain dalam format PDF dan gunakan opsi Ekspor untuk menyimpan desain dalam format seperti PNG, JPEG, SVG, EPS, dll.

Fitur tambahan:
View Code: Menggunakannya, Anda dapat melihat kode aktual di belakang desain PCB yang dibuat oleh Anda.
Image as background: Memungkinkan Anda untuk menetapkan gambar eksternal sebagai latar belakang desain PCB.

Ini adalah software desain open source PCB sederhana dan mudah digunakan yang dapat digunakan siapa pun tanpa kesulitan. [Download FidoCadJ].

2. SimulIDE


SimulIDE adalah software desain open source PCB untuk Windows dan Linux. software desain sirkuit yang juga dapat digunakan untuk merancang tata letak PCB. Hal unik tentang software ini adalah ia juga dapat mensimulasikan rangkaian dan perilaku komponennya pada frekuensi yang berbeda. Proses mendesain tata letak sirkuit PCB melalui software ini cukup sederhana.

Cara mendesain PCB menggunakan SimulIDE:

  • Buka antarmuka software ini dan buka bagian Komponen di mana Anda dapat menemukan banyak komponen seperti  stepper, gates, converters, ICs, text tool, dan banyak lagi.
  • Setelah itu, seret dan lepas komponen yang ingin Anda gunakan dalam desain PCB ke area pengeditan utama software ini.
  • Selanjutnya, mulailah menggabungkan komponen-komponen dengan menggunakan mouse Anda.
  • Setelah menggabungkan komponen, gunakan alat teks untuk memberi nama setiap komponen.
  • Setelah selesai, Anda dapat menyimpan desain PCB Anda dalam format gambar seperti PNG, JPG, BMP, SVG, dll.

Fitur tambahan:
Power Circuit: Memungkinkan Anda memulai simulasi yang dapat Anda gunakan untuk memeriksa perilaku desain Anda pada frekuensi yang berbeda.

Software desain PCB open source ini tidak hanya memungkinkan Anda membuat desain PCB, tetapi Anda juga dapat membuat dan mensimulasikan desain sirkuit di dalamnya. [Download simulIDE].

3. Fritzing

Software Untuk Mendesain PCB Gratis Terbaik-3

Fritzing adalah software desain open source PCB gratis untuk Windows, macOS, dan Linux. Dengan menggunakan software ini, Anda dapat membuat desain PCB. Selain desain PCB, ini juga memungkinkan Anda membuat skema PCB dan breadboard designs. Ini menawarkan banyak bagian elektronik inbuilt yang dapat Anda gunakan dalam desain PCB Anda. Plus, alat penting lainnya seperti Routing (untuk menentukan koneksi antara komponen elektronik), Viewing, Layers, dll., juga ada di dalamnya. Antarmuka software ini juga cukup interaktif dan ramah pengguna.

Cara mendesain PCB menggunakan Fritzing:

  • Luncurkan software ini dan buka bagian PCB dari software ini.
  • Setelah itu, pergi ke panel dan pilih bagian Bagian dari berbagai tool yang tersedia seperti Electromechanical, AnalogIC, Contributed Parts, DescreteSemi, dll.
  • Sekarang, pilih komponen elektronik yang ingin Anda gunakan dalam desain PCB Anda dan letakkan di bagian pengeditan utama software ini.
  • Selanjutnya, letakkan semua komponen di posisi yang tepat dan kemudian gunakan Routing (koneksi) atau alat-alat kawat untuk mulai menggabungkan komponen untuk menyelesaikan desain PCB.
  • Jika Anda pindah ke bagian Breadboard dan Skema, Anda dapat melihat diagram masing-masing berdasarkan desain tata letak PCB Anda. Anda juga dapat mengakses kode di belakang tata letak PCB Anda dengan pergi ke bagian Kode.
  • Setelah membuat desain tata letak PCB, Anda dapat mengekspornya dalam format Etchable PDF, Etchable SVG, dan Image (PNG and JPG).

Fitur tambahan:
Layer View: Menggunakannya, Anda dapat dengan mudah melihat di bawah, di atas, dan di antara lapisan-lapisan PCB.
Autoroute: Ini adalah fitur canggih yang secara otomatis merutekan atau menggabungkan komponen sesuai dengan jenis komponen yang Anda gunakan.
Rotate: Ini adalah alat praktis lain yang memungkinkan Anda untuk mengubah orientasi masing-masing komponen PCB dan desain tata letak PCB.

Ini adalah software desain PCB open source yang komprehensif di mana Anda dapat membuat desain PCB sederhana dan kompleks. [Download Fritzing].

4. Minimal Board Editor

Software Untuk Mendesain PCB Gratis Terbaik-4

Minimal Board Editor adalah software desain open source PCB gratis lainnya untuk Windows. Ini juga merupakan software portabel yang dapat Anda gunakan saat bepergian tanpa menginstalnya di PC Anda. Melalui software ini, Anda dapat membuat tata letak jalur PCB, menentukan nama komponen PCB dan koneksi komponen.

Minimal Board Editor menawarkan berbagai alat perancang PCB seperti Connection Check, Measure, Arc, Text, Line dan banyak lagi. Setelah menyelesaikan desain PCB, Anda dapat dengan mudah mengekspornya dalam format PDF. Plus, opsi untuk mengekspor daftar komponen dan informasi koneksi tata letak PCB dalam bentuk Netlist (.net) juga disediakan olehnya.

Cara mendesain PCB menggunakan Minimal Board Editor:

  • Luncurkan software ini dan pilih alatPTH (Plated Through Hole) dari antarmuka dan mulai menempatkannya di atas antarmuka untuk menentukan lokasi PTH di atas PCB.
  • Setelah itu, pilih alat Text dan tulis nama-nama komponen di bagian PCB untuk menentukan lokasi komponen.
  • Selanjutnya, pilih alat Line untuk membuat jalur PCB yang akan menentukan koneksi antara berbagai komponen PCB. Anda juga dapat menggunakan alat lain yang tersedia untuk menentukan lebih banyak koneksi seperti Arc, Polygon, Hole, Pad, dll.
  • Setelah selesai membuat desain PCB, Anda dapat mengekspornya dalam dokumen PDF.

Fitur tambahan:
Color: Ini memungkinkan Anda untuk mengubah warna standar dari berbagai komponen dan jalur tata letak PCB.
Measure: Ini adalah alat praktis yang dapat Anda gunakan untuk secara akurat mengukur jarak antara dua titik yang ada di atas desain PCB.

Ini adalah software desain open source PCB yang sederhana dan mudah digunakan di mana Anda dapat membuat desain PCB tanpa banyak kesulitan. [Download Minimal Board Editor].

Catatan: Pada halaman unduhan yang disediakan, silakan gulir ke bawah ke software Minimal Board Editor untuk mendapatkan tautan unduhannya.

5. FreePCB

Software Untuk Mendesain PCB Gratis Terbaik-5

FreePCB adalah software desain open source PCB untuk Windows. Melalui software ini, Anda dapat membuat tata letak PCB menggunakan berbagai alat bantu desain PCB yang tersedia. Proses membuat desain PCB juga cukup sederhana dalam software ini. Anda dapat mengakses semua komponen PCB yang diperlukan dari bagian Bagian dan semua alat penghubung seperti garis, busur, dll., dari bagian bawah antarmuka.

Sebelum mendesain tata letak PCB, Anda dapat menyesuaikan unit PCB (mil atau mm), Visible grid area (1 mm, 2mm, 5mm, dll.) dan Routing line width (1mm, 4 mm, dll.) menggunakan alat Toolbar. Dari panel Leftside pada software ini, Anda juga dapat secara manual mengubah warna berbagai koneksi dan outing lines dalam software ini.

Cara mendesain PCB menggunakan FreePCB:

  • Buka antarmuka software ini dan buat New project.
  • Setelah itu, buka tab Project dan pilih komponen PCB yang ingin Anda taruh di layout PCB Anda.
  • Selanjutnya, gunakan alat Routing untuk menentukan jalur lapisan tembaga di atas papan PCB untuk menyelesaikan desain PCB.
  • Terakhir, gunakan opsi Simpan untuk menyimpan desain PCB sebagai file local project atau gunakan opsi Ekspor CAM untuk menyimpan desain dalam file CAM. Anda juga dapat mengekspor daftar komponen sebagai file Netlist.

Fitur tambahan:
Check Connectivity: Ini membantu Anda mengetahui semua koneksi yang rusak atau komponen yang tidak terhubung hadir dalam desain tata letak PCB Anda.
Design Rule Check: Memeriksa desain PCB Anda sesuai dengan aturan desain PCB untuk menemukan koneksi yang salah dan desain PCB yang salah.

Ini adalah software desain PCB open source yang layak yang dapat digunakan siapa pun untuk membuat desain PCB. [Download FreePCB].

Itulah 5 Software Untuk Mendesain PCB (Printed Circuit Board) Gratis Terbaik untuk Windows. Dari ke 5 software diatas, Fritzing adalah perangkat lunak favorit Brankaspedia karena menawarkan hampir semua alat yang diperlukan yang perlukan untuk membuat desain PCB sederhana atau kompleks. Plus, saya suka kemampuannya untuk menunjukkan seluruh kode di belakang desain PCB. Semoga artikel ini bermanfaat dan terima kasih atas kunjungannya.
