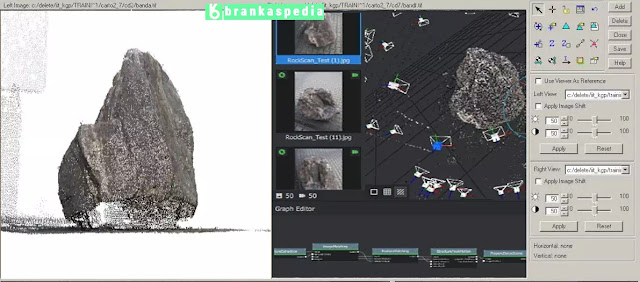

Software Fotogrametri Gratis Terbaik

Agan mencari software fotogrametri gratis terbaik untuk Windows?. Pada artikel ini brankaspedia akan share 4 Fotogrametri software fotogrametri gratis untuk Agan semua yan membutuhkan.

Fotogrametri adalah proses mengekstraksi pengukuran dari satu atau lebih gambar untuk mengetahui posisi titik permukaan yang akurat. Ini digunakan untuk banyak tujuan seperti membuat objek 3D dari banyak gambar, untuk membuat bidang gerak 2D dan 3D yang kompleks untuk penginderaan jarak jauh, untuk mengukur gerakan 3D relatif, dll.

Namun, software fotogrametri ini terutama digunakan untuk menghasilkan model realistis menggunakan banyak gambar. Pada sebagian besar software yang disebutkan dibawah ini, Agan perlu memasukkan 50 dan lebih banyak gambar dari objek yang diambil dari sudut yang berbeda untuk menghasilkan hasil yang baik.

Karena software ini memproses banyak gambar, maka waktu yang dihabiskan untuk memproses gambar dan membuat model juga cukup tinggi. Namun, software ini juga mendukung GPU dan karenanya, bekerja jauh lebih cepat dalam sistem dengan GPU.

JPG adalah format gambar yang didukung paling umum di antara software ini. Meskipun beberapa software juga mendukung format gambar lain seperti PNG, TIFF, dll. Setelah memuat gambar ke software ini, Agan dapat mengikuti langkah-langkah yang telah saya sertakan dalam deskripsi setiap software untuk menghasilkan model 3D.

Selain menghasilkan model 3D, Agan juga dapat memutar dan melihat model yang dihasilkan dari semua sudut. Plus, alat untuk meningkatkan tampilan model dengan mengubah warna, pencahayaan, dll., juga ada di beberapa software. Setelah membuat perubahan pada model 3D, Agan dapat menyimpannya dalam OBJ , PLY, NVM , atau format lain yang didukung. Berikut 4 software Fotogrametri gratis terbaik untuk Windows.

1. Regard 3D
Regard 3D adalah software fotogrametri open source gratis untuk Windows, Linux, dan MacOS. Regard 3D digunakan untuk menghasilkan model 3D menggunakan banyak foto objek. Di dalamnya, Agan dapat memasukkan gambar JPG dan PNG untuk menghasilkan model.


Selain membuat model, Agan juga dapat menggunakan software ini untuk melakukan penyesuaian pada model output. Antarmuka software ini cukup sederhana dan mudah dan Agan dapat mengakses dan menggunakan semua fitur-fiturnya dengan mudah.

Cara membuat model 3D menggunakan Regard 3D:

  • Luncurkan software ini dan buat new project dengan menentukan project name dan project path.
  • Setelah itu, klik tombol Add picture set untuk memuat semua gambar suatu objek ke software ini.
  • Sekarang, klik tombol Compute matches dan set keypoint matches dan keypoint sensitivity parameters dan kemudian tekan OK. Proses ini dapat memakan waktu sekitar 15 hingga 20 menit untuk selesai.
  • Selanjutnya, klik tombol Triangulation untuk membuka pengaturan Triangulation dan kemudian tekan OK tanpa mengubah pengaturan default. Proses Triangulation hanya membutuhkan beberapa menit, setelah itu Agan dapat melihat struktur objek titik awan pada antarmuka.
  • Untuk membuat model yang tampak realistis, gunakan opsi create dense cloud. Opsi ini membuka menu Densifikasi dari mana Agan dapat mengatur ambang, lebar filter, ukuran sel, dan lebih banyak parameter.
  • Setelah mengatur parameter densifikasi, tekan tombol OK untuk menghasilkan model 3D.

Untuk lebih meningkatkan model, Agan dapat menggunakan show texture, enable lighting, polygon mode, shading, dan alat lainnya. Agan juga dapat mengekspor model 3D akhir dalam format Meshlab yang kompatibel dengan menekan tombol Export Scene to MeshLab. Untuk menyimpan model dalam format PLY, tekan tombol Export Point Cloud.

Fitur tambahan:
Consol Output: Dengan menggunakannya, Agan dapat melihat berbagai informasi tentang proses pembuatan model seperti panjang trek, kecocokan 2D-3D, penggunaan poin untuk reseksi, reseksi indeks kamera yang kuat, dan banyak lagi.
Edit User Camera DB: Ini memungkinkan Agan menambah dan mengedit informasi tentang kamera Agan seperti model kamera, lebar sensor, bukaan, dll.

Ini adalah salah satu software fotogrametri paling sederhana untuk dioperasikan dan hanya menawarkan fitur-fitur penting. Agan bisa download Regard 3D dari sini.

2. COLMAP
COLMAP adalah software fotogrametri open source gratis untuk Windows, Linux, dan MacOS. Dengan menggunakan software ini, Agan dapat membuat struktur padat 3D objek menggunakan banyak gambar format PNG dan JPG. Untuk menghasilkan model berkualitas tinggi, Agan harus memasukkan setidaknya 50 gambar.

Software Fotogrametri Gratis Terbaik-2

Untuk merekonstruksi model menggunakan gambar, itu menggunakan teknik fotogrametri Structure From Motion (SFM) and Multi-View Stereo (MVS). Untuk menghasilkan model 3D padat dengan benar melalui software ini, sistem Agan harus memiliki GPU Nvidia.

Cara menghasilkan model 3D menggunakan COLMAP:

  • Buka antarmuka software ini dan buka menu File untuk membuat proyek baru.
  • Setelah itu, buka menu Reconstruction dan pilih opsi automatic reconstruction untuk membuka automatic reconstruction floating panel.
  • Sekarang, di panel floating, Agan perlu menentukan jalur  Workspace Folder (output folder) dan Image Folder (input images folder). Biarkan semua opsi lain dari floating ini dalam keadaan aslinya.
  • Selanjutnya, tekan tombol Run untuk memulai proses rekonstruksi. Proses ini akan memakan waktu untuk diselesaikan, jadi bersabarlah.
  • Segera setelah menyelesaikan rekonstruksi, Agan dapat melihat struktur terdiri dari berbagai titik-titik pada antarmuka. File model PLY juga dihasilkan oleh software ini yang dapat Agan akses dari folder Workspace> Dense> ().

Agan dapat membuka file PLY yang dihasilkan di MeshLab atau software CAD lainnya untuk melihat struktur 3D yang sebenarnya.

Fitur tambahan:
Model Statistics: Menggunakannya, Agan dapat melihat berbagai statistik tentang model yang dihasilkan seperti jumlah titik lokasi, jumlah gambar yang digunakan, profil warna, dll.
Render options: Ini memungkinkan Agan mengubah proyeksi, warna latar belakang, bingkai gambar, colormap gambar, dan parameter lainnya.
Extract Colors: Dengan menggunakannya, Agan dapat mengekstraksi warna apa pun yang Agan inginkan dari model 3D.
Undistortion: Ini memungkinkan Agan mengurangi noise atau distorsi dari model.

Keterbatasan:
software ini tidak berfungsi dengan baik pada sistem yang kekurangan GPU Nvidia.

Ini adalah software fotogrametri lain yang sangat mampu di mana Agan dapat membuat model 3D berkualitas tinggi menggunakan banyak gambar. Agan bisa download COLMAP dari sini.

3. 3DF Zephyr Free
3DF Zephyr Free adalah software fotogrametri gratis lainnya untuk Windows. Dengan menggunakan software ini, Agan dapat membuat model 3D yang tampak realistis dengan menggunakan banyak gambar dari objek yang ingin Agan rekonstruksi secara digital.

Software Fotogrametri Gratis Terbaik-3

Karena ini adalah software fotogrametri, maka ia menggunakan berbagai algoritma untuk mengambil pengukuran yang tepat dari banyak foto untuk menentukan tekstur, bentuk, intensitas cahaya, dan parameter lainnya yang tepat. software ini membutuhkan sekitar 40 hingga 50 gambar untuk membuat model 3D berkualitas tinggi.

Cara membuat model 3D menggunakan 3DF Zephyr Free:

  • Luncurkan software ini dan buka menu Workflow dan buat New Project.
  • project wizard akan terbuka di mana Agan perlu memasukkan semua gambar Agan dengan menekan tombol plus.
  • Setelah itu, tekan tombol next dan pilih salah satu preset dari menu settings yaitu preset, advanced, dan custom (pengaturan khusus) dan kembali tekan tombol next untuk melihat ringkasan dari opsi yang dipilih sebelumnya.
  • Sekali lagi, tekan tombol next untuk memulai proses 3D mesh creation yang dapat memakan waktu untuk selesai.
  • Ketika proses selesai, Agan dapat melihat banyak titik-titik yang mewakili struktur model.
  • Sekarang, untuk membuat model 3D yang tampak realistis, gunakan opsi dense point cloud generation yang dapat Agan akses dari menu workflow.
  • Dari menu ini, pilih kategori sesuai dengan model Agan seperti jarak dekat, udara, tubuh manusia, dan perkotaan. Agan juga dapat memilih preset cepat dan tinggi dari menu ini.
  • Terakhir, tekan tombol Next dan kemudian tombol Run untuk memulai proses dense point cloud generation untuk membuat model 3D.

Setelah model 3D dihasilkan, Agan dapat mengekspornya ke file OBJ dengan menggunakan opsi Textured map export. Sebelum mengekspor model, Agan dapat menggunakan kamera pivot dan mengorbit opsi kamera untuk melihat model dari semua arah.

Fitur tambahan:
Scene: Menggunakannya, Agan dapat menyesuaikan posisi kamera, posisi cahaya, mengaktifkan / menonaktifkan pewarnaan seragam, dan lebih banyak fitur lainnya.
Mesh Filters: Dengan menggunakannya, Agan dapat mengisi lubang, memperbarui warna, dan permukaan model yang halus.
Screenshot: Agan dapat menggunakannya mengambil tangkapan layar dari model yang dibuat.
Quick Measurements: Ini memungkinkan Agan mengukur jarak antara dua titik di atas model.

Keterbatasan:
software ini hanya gratis untuk penggunaan pribadi.

Ini adalah salah satu software fotogrametri terbaik karena menghasilkan salah satu mode 3D yang terlihat paling realistis menggunakan gambar. Agan bisa download 3DF Zephyr Free dari sini.

4. Meshroom
Meshroom adalah software fotogrametri open source gratis untuk Windows dan Linux. Melalui software ini, Agan dapat menghasilkan model 3D menggunakan banyak gambar dari objek yang diambil dari semua sudut yang memungkinkan. Ini pada dasarnya menghitung jarak antara titik permukaan dengan menganalisis semua gambar menggunakan berbagai algoritma fotogrametri.

Software Fotogrametri Gratis Terbaik-4

software ini dapat menghasilkan model 3D berkualitas baik dari suatu objek. Proses menghasilkan model 3D melalui software ini cukup sederhana.

Cara menghasilkan model 3D menggunakan Meshroom:

  • Buka antarmuka software ini dan buka File> New untuk membuat proyek baru.
  • Setelah itu, pilih dan letakkan semua gambar JPG suatu objek ke bagian Gambarnya.
  • Sekarang, Agan dapat melihat semua gambar Agan di sisi kiri dan berbagai simpul editor grafik tepat di bawah bagian pengeditan utama.
  • Setelah itu, cukup tekan tombol Start untuk memulai proses rekonstruksi. Proses ini memakan waktu sekitar 15 hingga 20 menit untuk menyelesaikannya.
  • Setelah proses rekonstruksi selesai, Agan dapat melihat model 3D yang dibuat. Agan dapat dengan mudah bergerak di sekitar model 3D yang dihasilkan melalui mouse Agan untuk melihatnya dari semua sudut.

Setelah membuat model, software ini secara otomatis menyimpannya dalam format OBJ. Agan dapat menemukan output file OBJ di folder Project yang dibuat. Agan juga dapat lebih meningkatkan model menggunakan berbagai alat yang ada di node editor grafik seperti Depthmap, PrepDenseScene, FeatureMatching, ImageMatching, dll.

Fitur tambahan:
Live Reconstruction: Memungkinkan Agan untuk melihat rekonstruksi model 3D pada saat pemrosesan.
3D Viewer: Ini memungkinkan Agan melihat model 3D yang Agan juga dapat dengan mudah bergerak untuk melihatnya dari semua arah.
Fullscreen: Fitur ini memungkinkan software ini untuk mengambil seluruh layar.

software ini menyediakan semua alat penting yang dapat membuat model 3D yang sangat realistis dari gambar dengan mudah. Agan bisa download Meshroom dari sini.

Penutup: Dari ke 4 software yang brankaspedia sebutkan diatas, Meshroom adalah software favorit brankaspedia karena dapat menghasilkan model 3D yang tampak realistis dari gambar. Plus, ini juga memungkinkan Agan melihat proses pembuatan model 3D langsung.
